Flockgeräte sind Geräte zum applizieren von Flock mittels
Hochspannungstechnik. Diese werden unterteilt in sogenannte Handflockgeräte
und Flockautomaten. Handflockgeräte gibt es in verschiedenen
Standard Baugrößen, Flockanlagen werden meist entsprechend
den kundenspezifischen Anforderungen gefertigt.
|
|
|
|
|
|
VD 100 Handflockgerät
Handflockeinheit zur manuellen Beflockung von Flächen und flächigen Formteilen. Die neue Generation der Hochspannungserzeuger
liefert noch bessere Flockergebnisse als mit konventionellen Geräten.
Anschlussspannung 230 Volt/ 50 Hz
Ausgangsleistung maximal 80 kV
LCD-Display für Spannungs- und Strom Ist- Soll- und Maximalwert
Kontrollleuchten für Erdanschluß, Störung, HS, Ein, Aus
Informationsblatt - download pdf (220kb) |
|
|
|
|
|
Zubehör:
Flockbecher
In den Größen:
L 267 x 172
M 165 x 165
S 116 x 116
Die entsprechenden Siebe sind in Ausführung grob und fein verfügbar.
Bei dem Sieb der Grösse M bieten wir zur Verarbeitung von sehr feinen Flockfasern zusätzlich die Ausführung „Extra fein“ an.
|
|
|
|
HS Kabel für Handflockbecher
Länge: 4 Meter
Weitere Längen und Ausführungen auf Anfrage erhältlich. |
|
|
|
Erd Kabel
Länge: 5 Meter
Die Auslieferung erfolgt mit stabiler Krokodilklemme. Diese garantiert eine sehr gute Verbindung mit dem zu beflockendem Teil.
Informationsblatt - download pdf (760kb)
|
|
|
|
|
|
MINI
- Flockgerät
Das ERO MINI ist unser kleinstes Flockgerät für den Einstieg
in die Beflockungstechnik. Vornehmlich findet dieses Gerät Anwendung
in der Muster- und Kleinstserienbeflockung. Bedingt durch die Modulare
Bauweise ist dieses Gerät in drei verschiedenen Sets lieferbar.
Der Generator liefert 70 kV Leistung und kann mittels Netzteil an
230 Volt oder 3 Batterien a' 1,5 Volt betrieben werden.
Bild: Zubehör ERO MINI Entsprechend den Erfordernissen stehen
drei verschiedene Applikatoren in den Durchmessern 60 mm 120 mm und
180 mm zur Verfügung. |
|
|
|
|
|
Handflockgerät
VD 60 und VD 90
Beflockungsgerät mit Sensortechnik für ermüdungsfreies
Beflocken von Klein- und Großserien. Die in der Elektronik integrierte
Abschaltautomatik schützt den Betreiber vor unsachgemäßem
Anschluß an das Netz. Die Baureihe besteht aus zwei Geräten
mit wahlweise 65 kV oder 100 kV Hochspannungsleistung.
Die Geräte sind in einer umfangreichen Grundausstattung erhältlich,
hierzu zählen Hochspannungs- und Erdkabel sowie drei verschiedene
Applikatoren mit Sieben. |
|
|
|
|
|
Zubehör
VD 60 und 90
Die Geräte sind in einer umfangreichen Grundausstattung erhältlich,
hierzu zählen Hochspannungs- und Erdkabel sowie drei verschiedene
Applikatoren mit Sieben. |
|
|
|
|
|

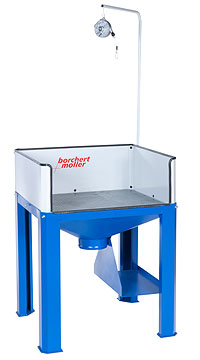

Flocktisch
FT 100/80
Der Flocktisch ist speziell konzipiert für die Beflockung mittels
Handflockgeräten. Das im Flocktisch eingelegte Metallgitter dient
als Gegenpol für die Beflockung und wird mit dem Erdkabel des
Flockgerät verbunden. Die Form des Flocktisch verhindert starke
Verschmutzungen durch Flock in der Werkstatt. Überschüssiger
Flock kann am Trichter unterhalb des FT 100/80 aufgefangen und in
den Prozeß zurückgeführt werden. |
|
|
|
|
|
Flockautomat
RF 500
Das Beflockungsgerät RF 500 ist für den Einsatz zum Beflocken
von waagrecht liegenden und ebenen Teilen ausgelegt, wie z.B. T-Shirts
und Sportbekleidung. Besonders bewährt hat sich die Verbindung
mit einem Druckkarusell, ist aber auch zum Anbau an Sonderanlagen
geeignet.
Es können alle handelsüblichen, für die elektrostatische
Beflockung geeigneten Flocksorten bis 2 mm Schnittlänge eingesetzt
werden. Der komplette Flockbehälter mit integrierter Dosierung
ist leicht auswechselbar, so daß ein Flockfarbwechsel schnell
und einfach möglich ist.
Die Maschine ist fahrbar, dadurch kann sie einfach an Druckmaschinen
positioniert werden. Der Elektrostat ist stufenlos von 0-90 kV regelbar.
Die Beflockungsdauer und die Dosiermenge sind stufenlos einstellbar.
Das Grundgerät wird mit einer Flockbox von 500 mm Durchmesser
geliefert. Die Bedienung mit Fußschalter ermöglicht auch
bei Kleinserien ein automatisiertes Arbeiten. Durch die ebene Auflage
der Teile und konstante Parameter von Abstand und Beflockungsdauer
kann eine optimale Beflockungsqualität erreicht werden.
|
|
|
|
Zubehör:
|
|
3-D Flockkabine
Kabine zur Beflockung von dreidimensionalen Flächen wie z.B. Schmucketuis, Bälle, Dekoartikel etc. Die Kabine wird mittels HS-Kabel an den VD-100 HS-Generator angeschlossen.
Durch die geschlossene Form kann der Flockverbrauch im Vergleich zu pneumatischen Systemen deutlich reduziert werden. Die Abmessung der Kabine ist 800 x 800 x 800mm.
|
|
|
|
|
|
Beflockungsgerät EPF
Das Flockgerät EPF wird für die manuelle elektrostatisch-pneumatische
Beflockung von Formteilen, Oberflächen und Hohlräumen eingesetzt.
Es ist besonders geeignet zur Beflockung schwieriger Formteile mit
Vertiefungen (wie z.B. bei Kfz-Handschuhfächern oder bei Profilen
mit Hinterschneidungen). Der im Flockbehälter befindliche Flock
wird durch eine Dosierschnecke in einen Gebläsekanal ausdosiert.
Die Drehzahl der Dosierschnecke ist stufenlos regelbar. Der über
ein Sieb dosierte Flock wird durch ein regelbares Gebläse abgesaugt
und zur Flockpistole transportiert. Durch eine spezielle Hochspannungsdüse
mit Becherelektrode wird der Flock auf das zu beflockende Teil geblasen.
Je nach Bedarf können verschiedene Elektroden geliefert werden.
Das Gerät besteht aus:
- Vierkantprofilgestell, fahrbar mit 4 feststellbaren Lenkrollen
- Flockvorratsbehälter mit Fassungsvermögen von ca. 10 kg Flock
- Einschub-Steuergerät für Gebläse und Dosierung
- Einschub-Elektrostat mit Anzeigegerät für Hochspannung und Strom,
- Kontrolleuchten für Erdüberwachung und Betrieb, Hochspannungsanschluß,
- Buchse für Fernbedienung , Anschlußschraube für Erdkabel
- Hochspannungskabel mit Handgriff und auswechselbarer, Becherelektrode
Geräte der neuen Generation verfügen über eine moderne
Anlaufsteuerung für das Gebläse sowie einem Wahlschalter
von Automatik auf Handbetrieb. |
|
|
|
|
|
Flockkabine FK 1000/800
Die Die Flockkabine FK 1000/800 ist geeignet sowohl zum Beflocken
von Formteilen (in Verbindung mit einem Handflockgerät) als auch
als Reinigungskabine von fertig beflockten Teilen unter Verwendung
von Druckluft. Durch den mittels des Ventilators erzeugten Unterdruck
wird während dem Beflockungsvorgang auftretender Überschußflock
in der Kabine zurückgehalten und abgesaugt. Die FK 1000/800 besteht
aus einem stabilen Kabinengehäuse, auswechselbaren Erdgitter
, Absauggebläse mit Filter- und Auffangsack, einer Ablagefläche
für Hilfsgeräte und einer Leuchtstoff-Lampe zur Ausleuchtung
des Arbeitsraums.
Technische Daten:
- Aufstellfläche: ca. 1500 x 800 mm
- Arbeitsfläche: ca. 900 x 800 mm
- Anschlußspannung: 400 V, 3/N, 50 Hz
- Anschlußleistung: ca. 0,6 kW
|
|
|
|
|
|
T-Shirt

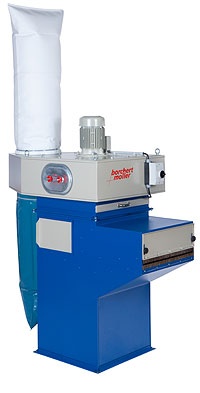

Reinigungsmaschine R-TS
Die Reinigungsmaschine Typ R-TS ist besonders geeignet zum schnellen
Reinigen beflockter T-Shirts und Sportbekleidungen von überschüssigem
Flock.
Die Funktionsweise setzt sich zusammen aus einer Kombination von schütteln,
bürsten und absaugen. Durch diese Verfahrensweise wird eine bestmögliche
Reinigung von Textilien erreicht. Durch einen verstellbaren Schieber
mit Bürstenleiste kann die Öffnung des Arbeitsbereichs den
unterschiedlichen Materialstärken angepaßt werden. Die
Reinigungsmaschine kann in den Arbeitsbreiten 600mm und 700mm geliefert
werden. |
|
|
|
|
|
Flockanlage
Flock 500
Halbautomatische Flockmaschine zum Beflocken von ebenen Objekten.
Der Klebstoffauftrag sowie die Trocknung und Reinigung erfolgen separat.
Die Bandgeschwindigkeit sowie die Drehgeschwindigkeit der Dosierbürste
ist stufenlos regelbar. Der Dosierkasten mit HS Elektrode kann in
der Höhe verstellt werden um die bestmögliche Einstellung
für die Beflockung verschiedenster Bauteilabmessungen zu erreichen.
Das Untergestell in einer soliden Schweißkonstruktion umfaßt
das Transportband mit Antrieb, sowie Auffangraum für Flock. Der
Elektrostat, sowie Schalt- und Anzeige-instrumente sind in einem separaten
Kontrollschrank eingebaut. Die Flock 500 hat eine Dosierbreite von
500mm. Selbstverständlich können diese Anlagen in Abmessung
und Ausführung gemäß Ihren Wünschen konzipiert
werden.
|
|
|
|
|
|
|
|
